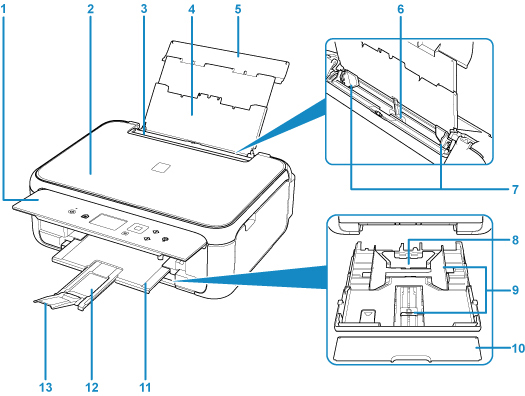

Pogled od spredaj

(1) nadzorna plošča

Omogoča spreminjanje nastavitev ali upravljanje tiskalnika.

(2) pokrov za dokumente

Odprite ga, če želite položiti izvirnik na stekleno ploščo.

(3) pokrov podajalne reže

Prepreči, da bi kar koli padlo v podajalno režo.

Odprite ga, da premaknete vodili za papir, nato pa ga pred tiskanjem zaprite.

(4) opora za papir

Izvlecite jo, da naložite papir v zadnji pladenj.

(5) pokrov zadnjega pladnja

Odprite, če želite naložiti papir v zadnji pladenj.

(6) zadnji pladenj

Sem vstavite papir. Hkrati lahko vstavite dva ali več listov iste velikosti in vrste papirja, ki se potem podajajo posamezno.

(7) vodila za papir

Poravnajte z obema stranema svežnja papirja.

(8) kaseta

V kaseto naložite navaden papir velikosti A4, B5, A5 ali Letter in jo nato vstavite v tiskalnik.

(9) vodila za papir

Poravnajte z desno/levo/sprednjo stranjo svežnja papirja.

(10) pokrov kasete

Snemite ga, da naložite papir v kaseto.

(11) izhodni pladenj za papir

Natisnjen papir je izvržen. Pred tiskanjem ga izvlecite.

(12) opora izhodnega papirja

Izvlecite za podporo izvrženega papirja.

(13) podaljšek izhodnega pladnja

Odprite za podporo izvrženega papirja.
